Delta Loop 10/15/20 Band

Antenna : Delta Loop 10/15/20
Balun 4:1 by 9M2ART

Projek bermula dengan pembikinan balun 4:1. Caranya mudah saja, hanya dengan menonton video TikTok Pak Rahim Anak Raja Tumpat di sini : https://www.tiktok.com/@rahimibrahim786/video/7160565473434701082?_t=8ciHy9Xst9t&_r=1

dan hasilnya ...

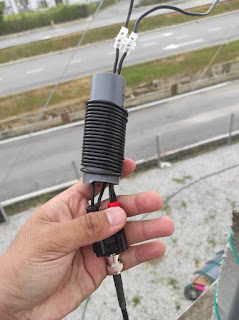

Balun 4:1 by 9M2ART

Setelah siap, proses diteruskan dengan menyediakan elemen untuk Delta Loop. Aku menggunakan Puyu Pole sepanjang 8meter yang diorder di shoope. Payah sket nak dapat di kawasan aku.



Ini adalah kaedah pemasangan pole bersama wire & balun 4:1

Ukuran :

Wire : 20m saiz 1.5mm

Elemen kanan & kiri pole pancing: 6.3m wire masuk dalam pole

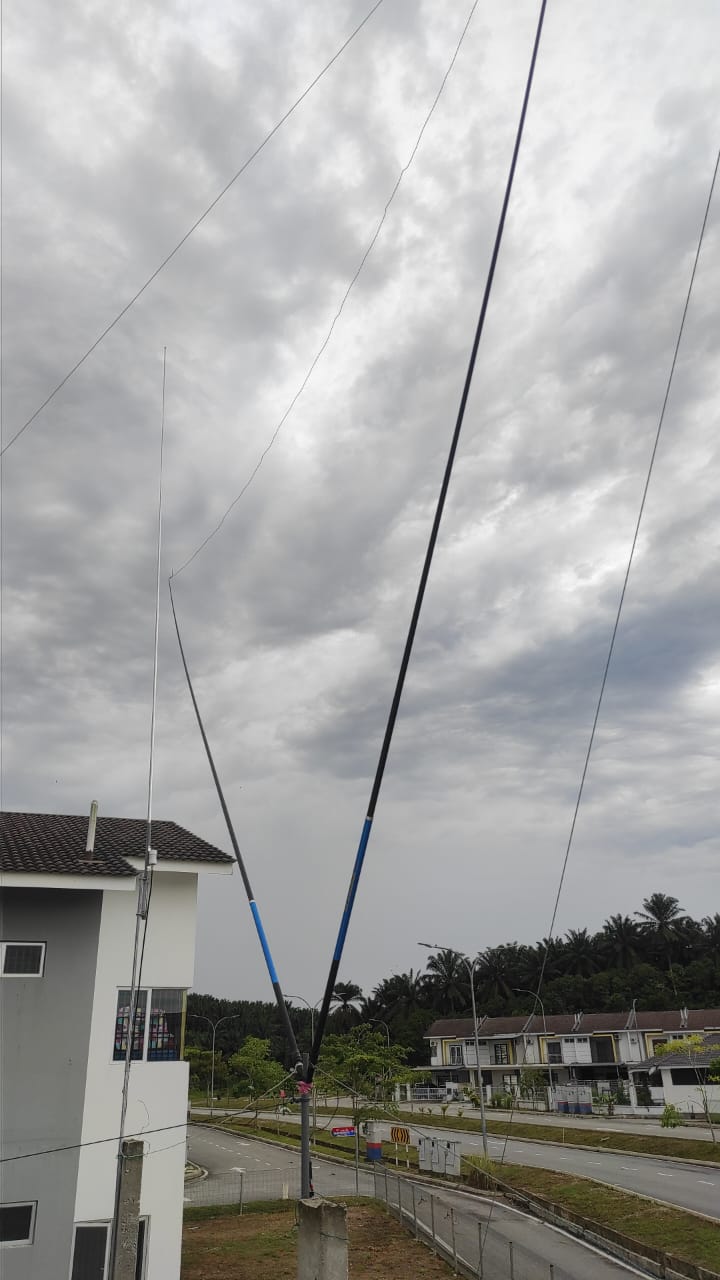

Simple. dan hasilnya ....



Setelah dinaikkan, aku terus mencuba semak swr. dan hasilnya agak baik bagi 3 band. Paling baik di 20m band.

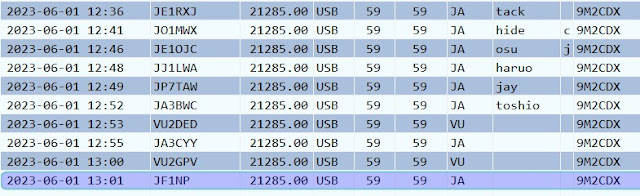

Kemudian diteruskan dengan CQ di 3 band untuk mode FT8, CW & SSB. hasilnya ..

dan sempat juga masuk carta QRZ Hot Callsign.

dan aku berpuas hati. Terima kasih Pak Rahim 9M2ART & Bang Azman 9W2NCS atas ilmu nya.

jumpa lagi. 73

de 9M2CDX
